加工実績詳細
2025年7月31日
シリンダーチューブ内外メッキ全加工
| 用途 | シリンダーチューブ |
|---|---|
| ワーク | 13C φ40×φ45×622 |
| 加工 | 内径ホーニング、内径硬質クロムメッキ、外径センタレス研磨、外径硬質クロムメッキ、NC複合加工 |
| 納期 | 1.5か月 |
方肉2.5ｍｍ薄肉のシリンダーチューブで、内外径ともに硬質クロムメッキが施されており、面粗度もRa0.2～Ra0.4で仕上がっています。薄肉の為、内径公差はＨ10、外径はセンタレス研磨でｆ８です。

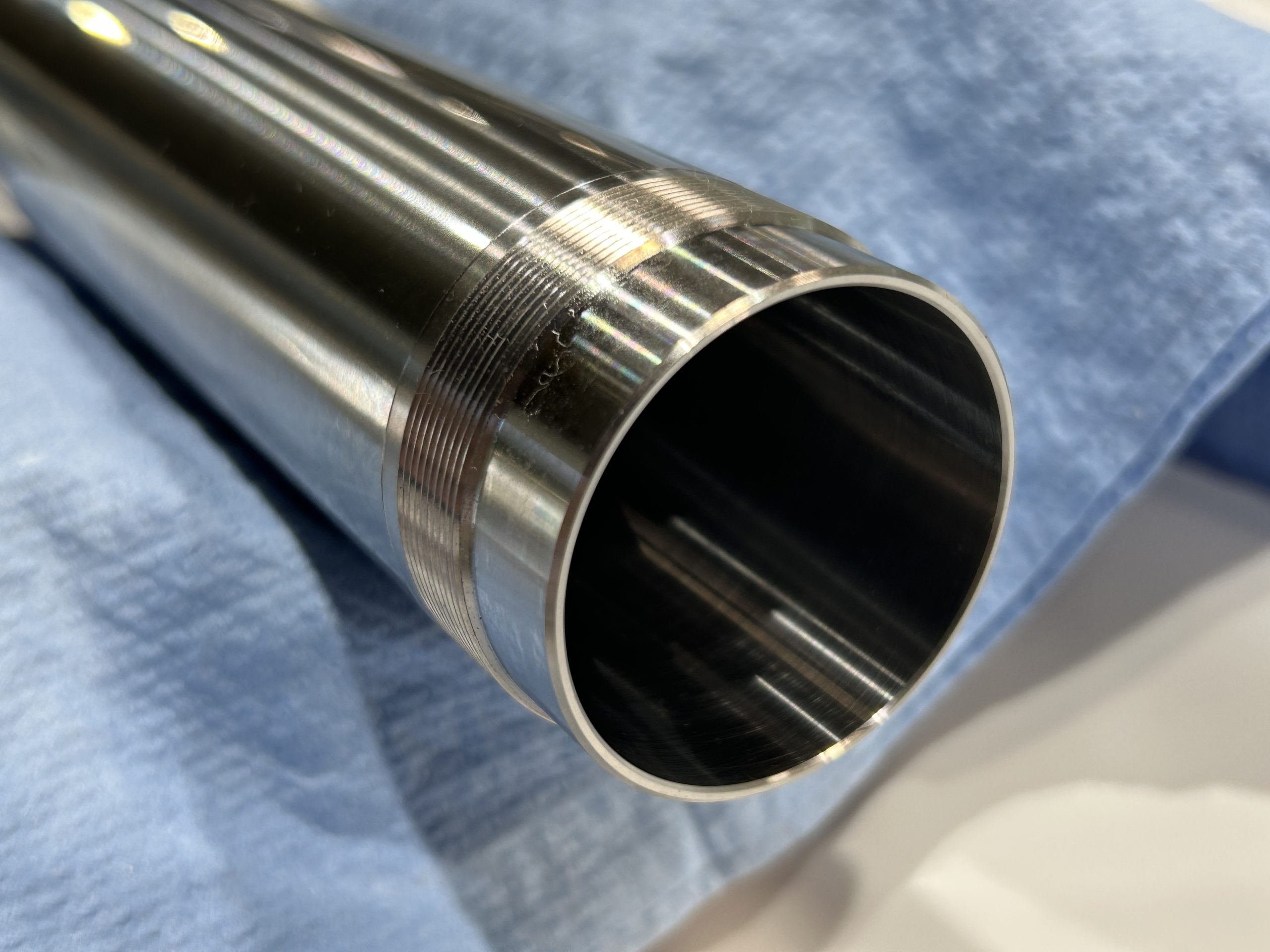

外径ネジ部画像

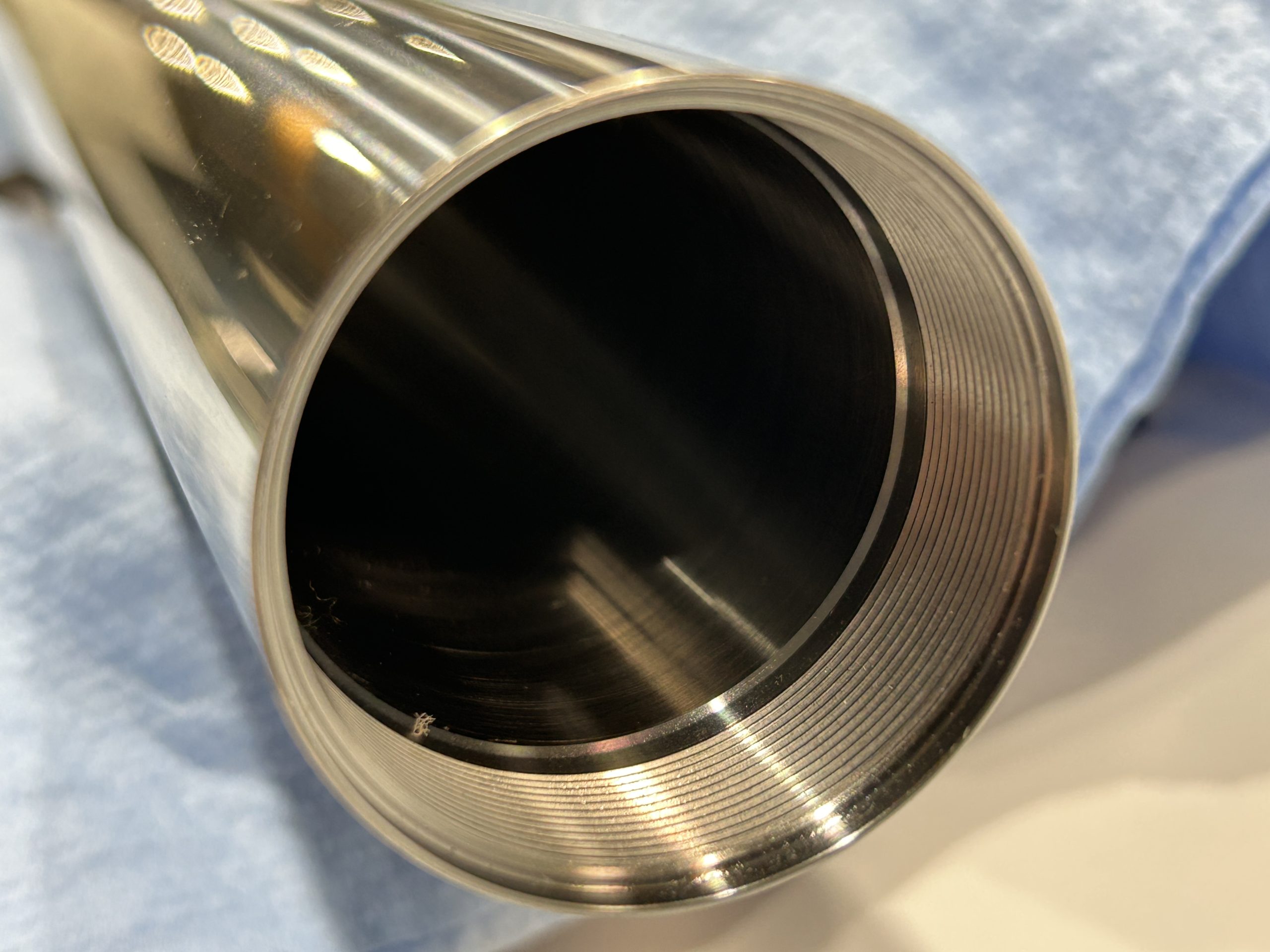

内径

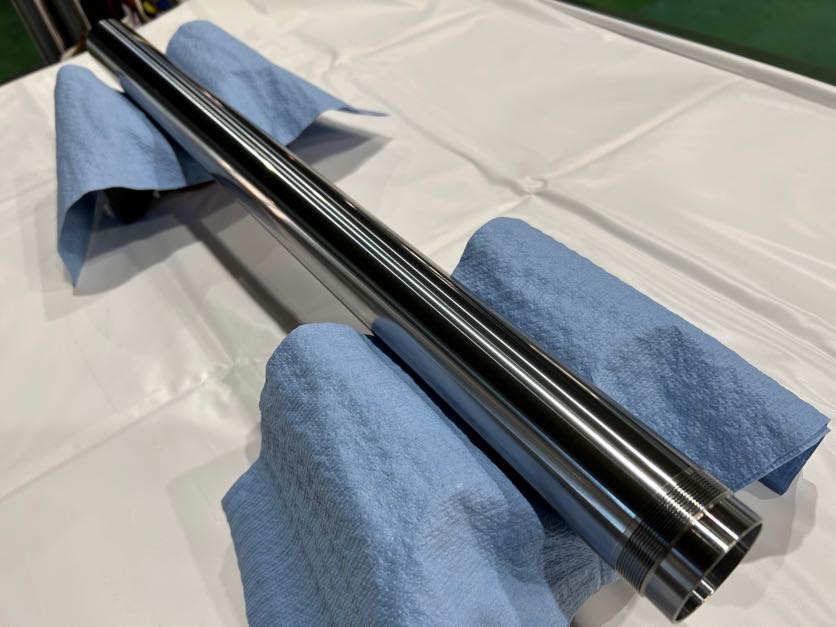

全体画像

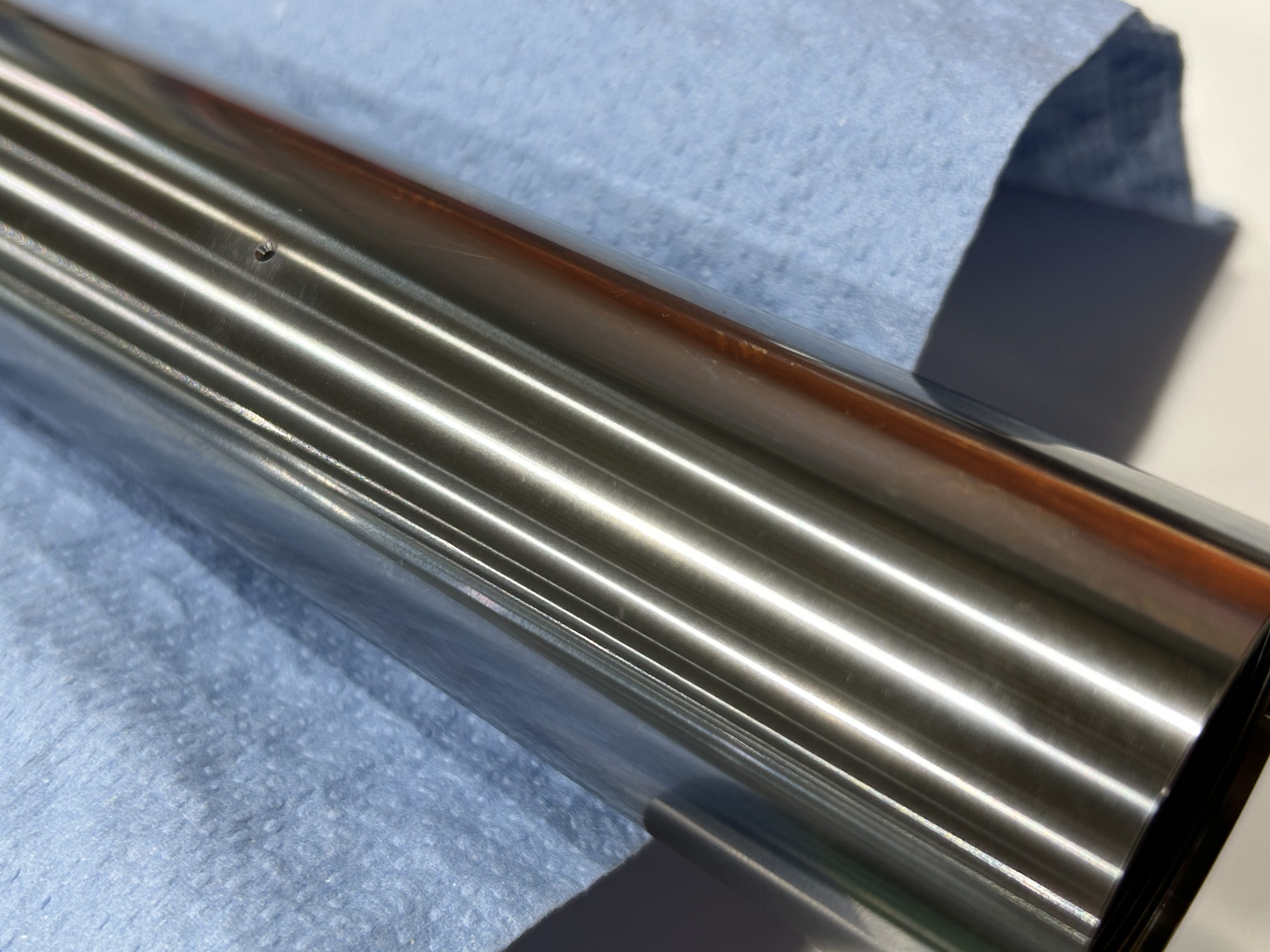

外径タップ画像
