加工実績詳細
2021年6月18日
角型ボーリング・ホーニング加工(支給材)
用途 | 非公開 |
---|---|
ワーク | SS400 φ214×□257×□270×705 |
加工 | 内径ボーリング加工→内径荒ホーニング加工→客先マシニング加工→仕上げホーニング |
納期 | 2週間 |
加工難点
➀真四角の材料でないため、芯出しが難しい。
➁バランサーを付ける位置が悪いと、本体が振れて真円にならない。
ボーリングの取り代が多くて少し時間かかりましたが、問題なくできました。
![](https://www.masatomi.co.jp/wp/wp-content/uploads/2021/06/20210614_144313-scaled.jpg)

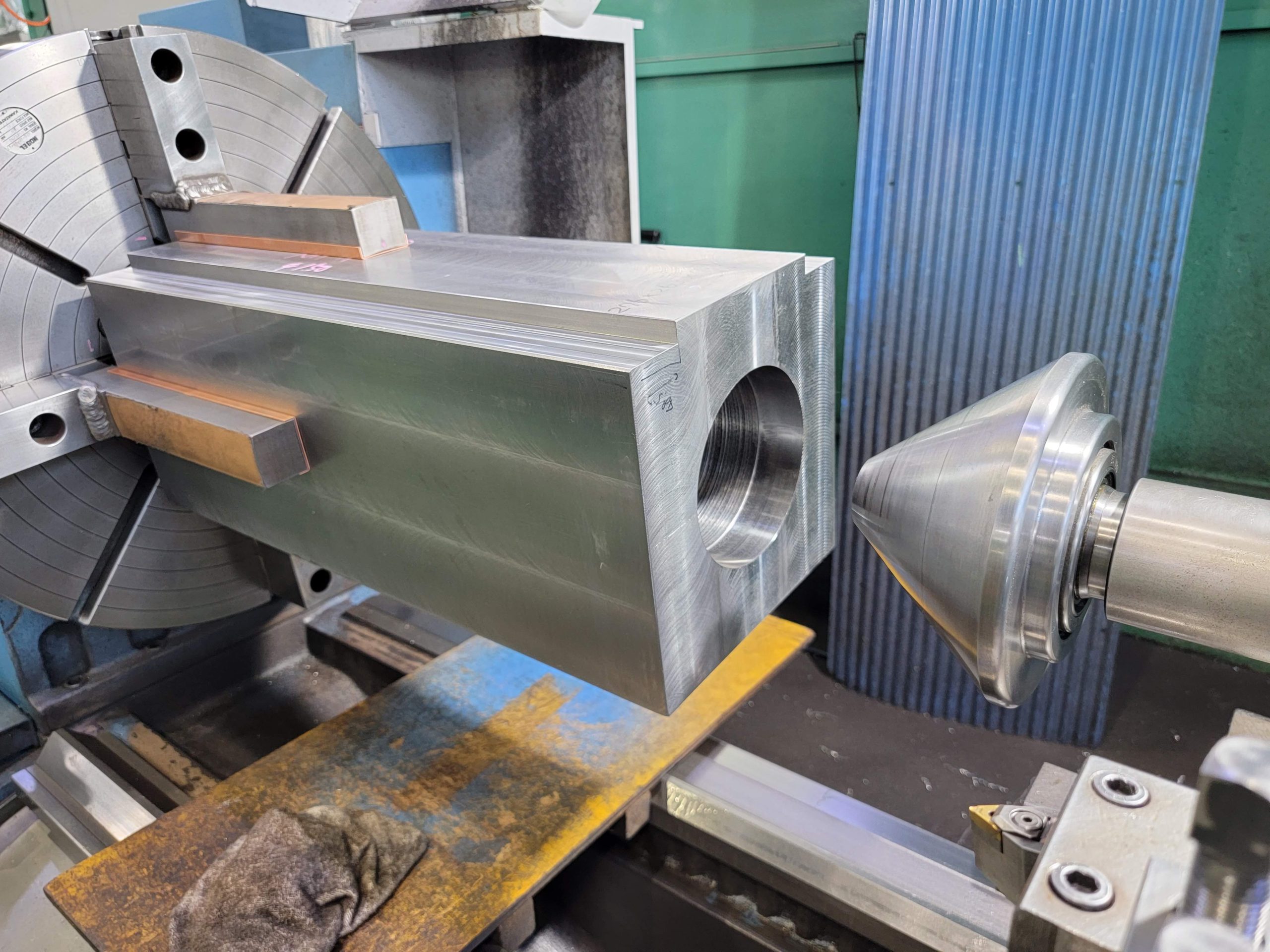

芯出し
![](https://www.masatomi.co.jp/wp/wp-content/uploads/2021/06/IMG_5239-scaled.jpg)

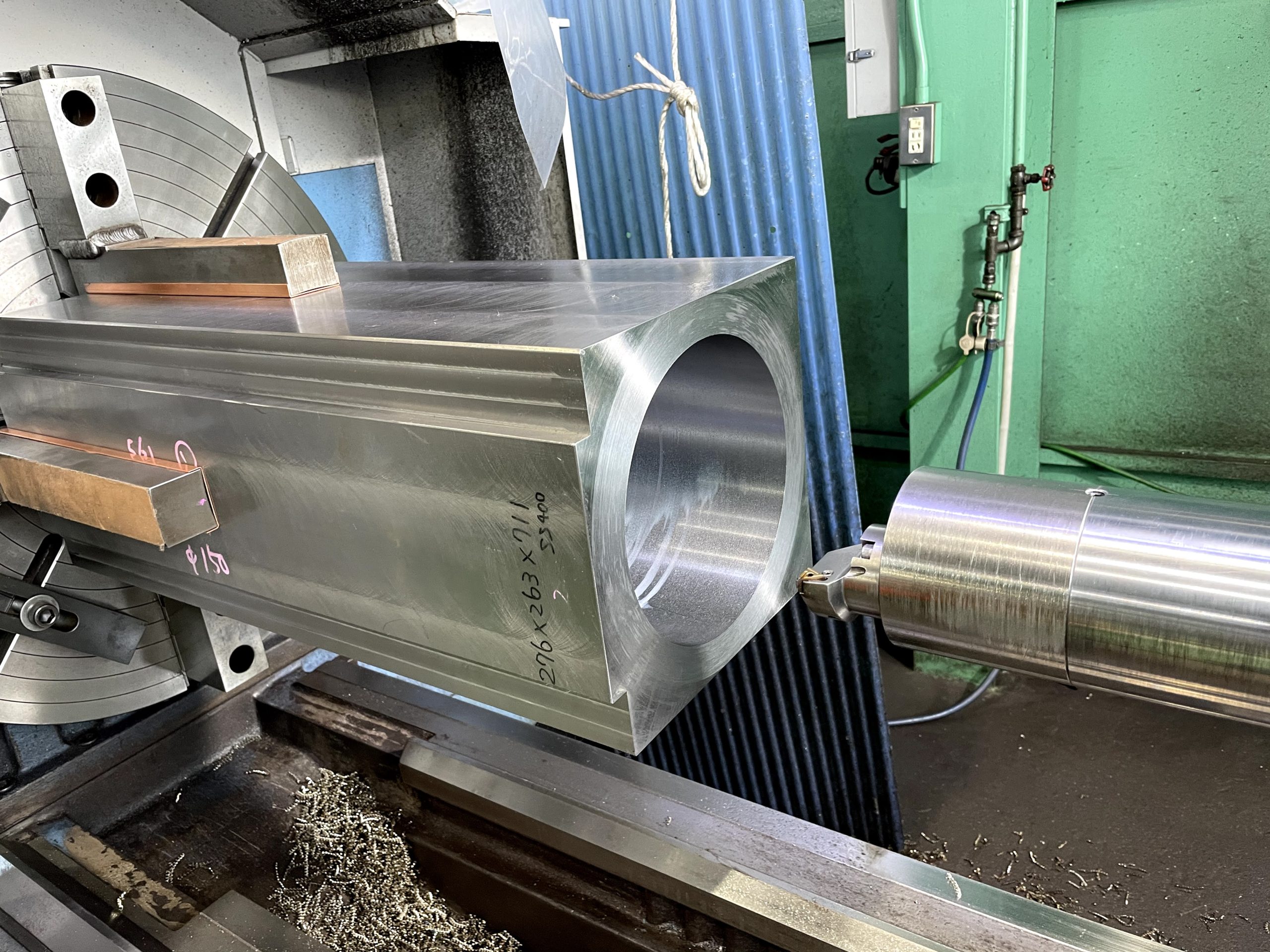

ボーリング加工
![](https://www.masatomi.co.jp/wp/wp-content/uploads/2021/06/IMG_5247-scaled.jpg)

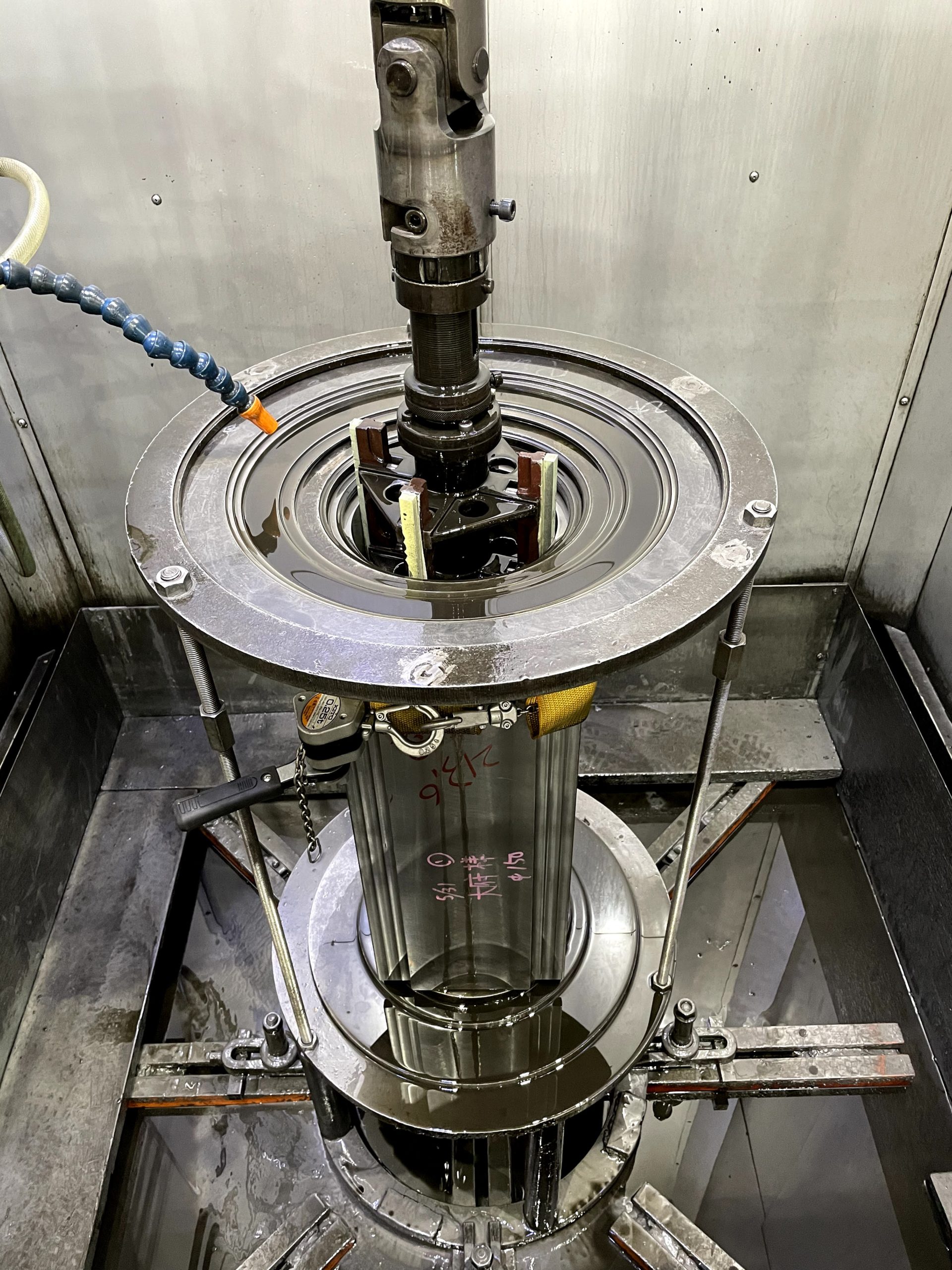

ホーニング加工
![](https://www.masatomi.co.jp/wp/wp-content/uploads/2021/06/20210618_131159-scaled.jpg)

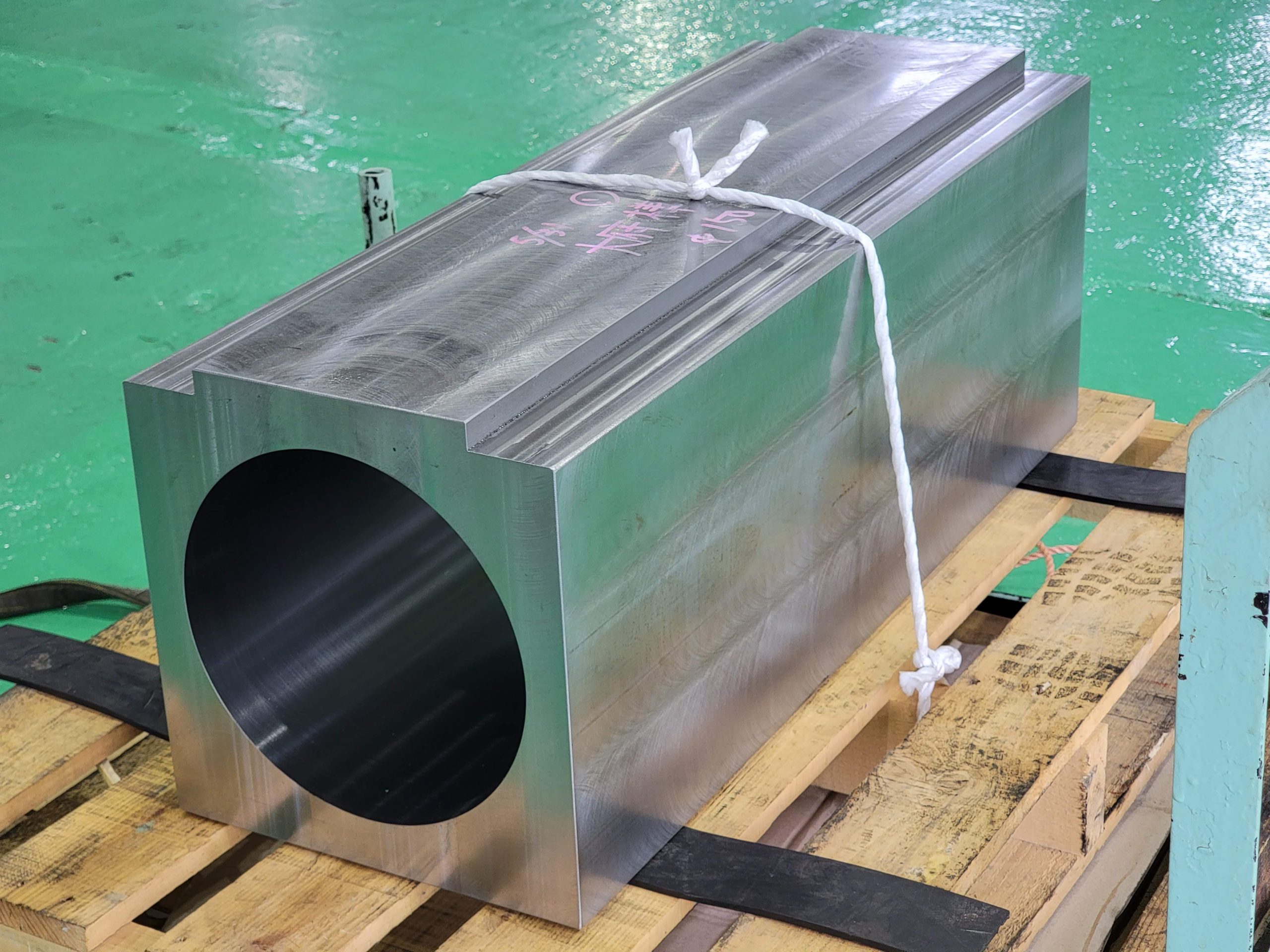

ホーニング後全体画像
